函數/任意波形產生器

DG5000 Pro系列

DHO5000系列是RIGOL發布的第一款8通道數位示波器,最高支援8個類比通道輸入,最高即時頻寬1GHz,最高即時取樣率4GSa/s,垂直解析度12bit,能夠幫助工程師解決嵌入式設計、功率半導體測試、電源軌測試等多個領域的測試問題。

起始價格(未稅)
$1699

500MHz

最大輸出頻率

2CH

輸出通道

2.5GSa/s

取樣率

16bits

垂直分辨率

128Mpts .opt

最大Arb內存

高採樣率,高保真度

憑藉高達2.5GSa/s的採樣率與16bit垂直分辨率,DG5000 Pro能夠捕捉並復現信號的每一個精微細節。無論是標準函數還是複雜的任意波形,都能被極致保真地還原,爲您提供一個穩定、可信的“金標準”信號源。

信號高保真,超低抖動

得益於RIGOL獨有的SiFi II信號高保真技術,DG5000 Pro的信號抖動被控制在驚人的200ps水平。這意味着波形的每一個邊沿都極致穩定、乾淨利落。無論是作爲高速系統的時鐘源,還是用於需要精密時序的測試,超低的抖動都能確保您的信號在時間維度上精準無誤。

全系標配高速方波

DG5000 Pro全系列均可輸出高達170MHz的方波,其上升時間低至0.8ns。這意味着即便是標準配置,也能輕鬆勝任高速數字信號的模擬與測試。“入門即高配”的設計理念,讓您在任何選型下都能獲得毫不妥協的卓越性能。

靈活的多脈衝功能

專爲現代功率半導體測試而設計。DG5000 Pro支持生成2至30次可編輯的脈衝串,能輕鬆構建雙脈衝測試(DPT)等應用場景,是進行MOSFET、IGBT等器件動態特性分析的理想工具。

高級波形序列功能

將繁瑣的重複性工作自動化。通過高達512步的序列編輯功能,您可以將原本需要手動切換的多個波形,一次性編排爲完整的自動化測試用例。這不僅大幅提升了測試效率,也保證了複雜測試流程的一致性與可重複性。

多音調製功能

內置強大的多音信號生成能力,可便捷生成多達16個音調的疊加信號,且每個音調的幅度和相位均可靈活編輯。它是進行放大器、濾波器等器件互調失真及非線性特性分析的高效工具。

PRBS及自定義碼型輸出

內置碼型發生器,可輸出高達300M波特率的僞隨機碼(PRBS2~PRBS32)或用戶自定義碼型。它是驗證高速串行總線、數字接口接收機性能(如進行眼圖、誤碼率測試)的直接且可靠的信號源。

  • 系列
    最大輸出頻率
    取樣率
    垂直分辨率
    通道
    任意波形長度
    價格(未稅)
    CONTRAST

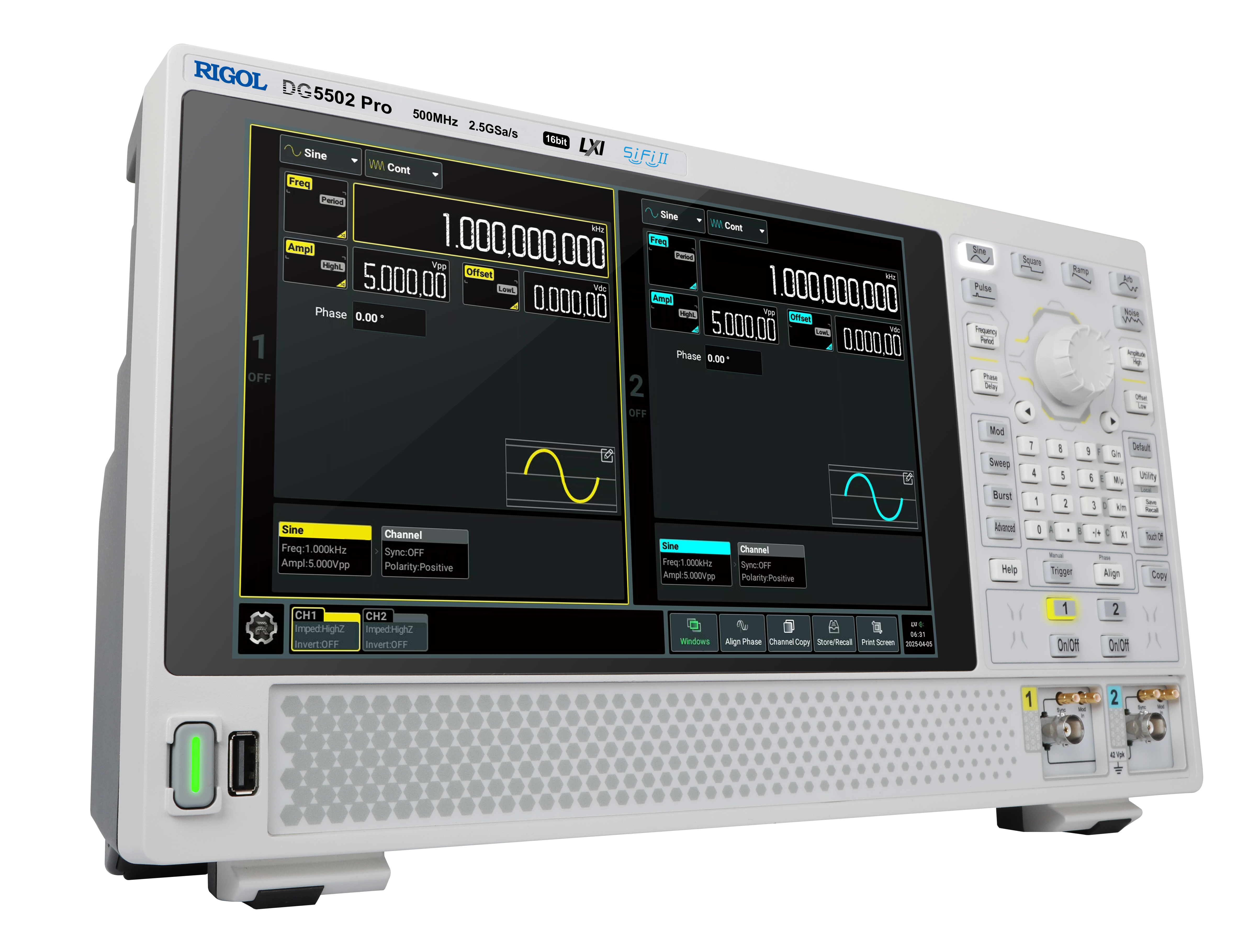

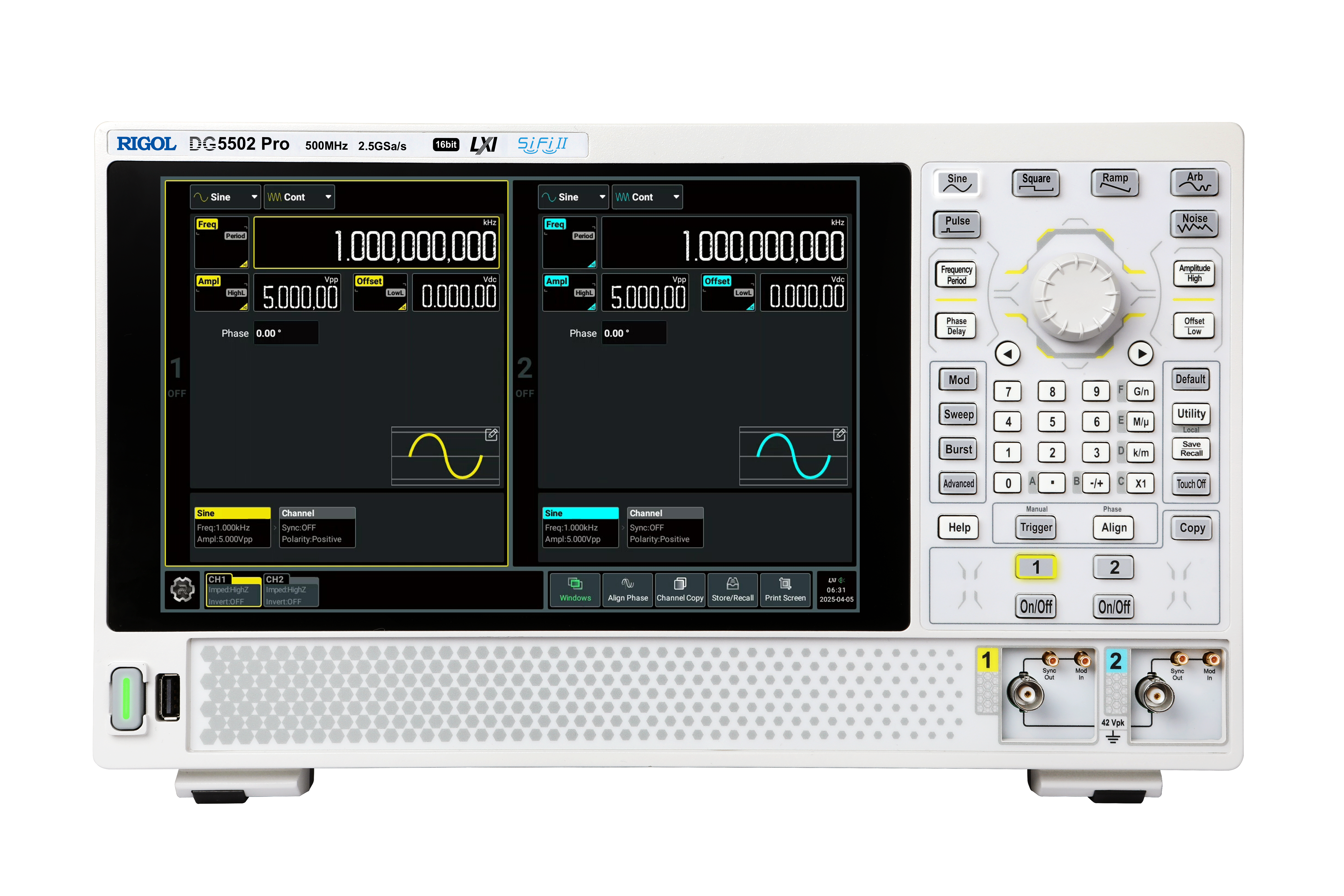

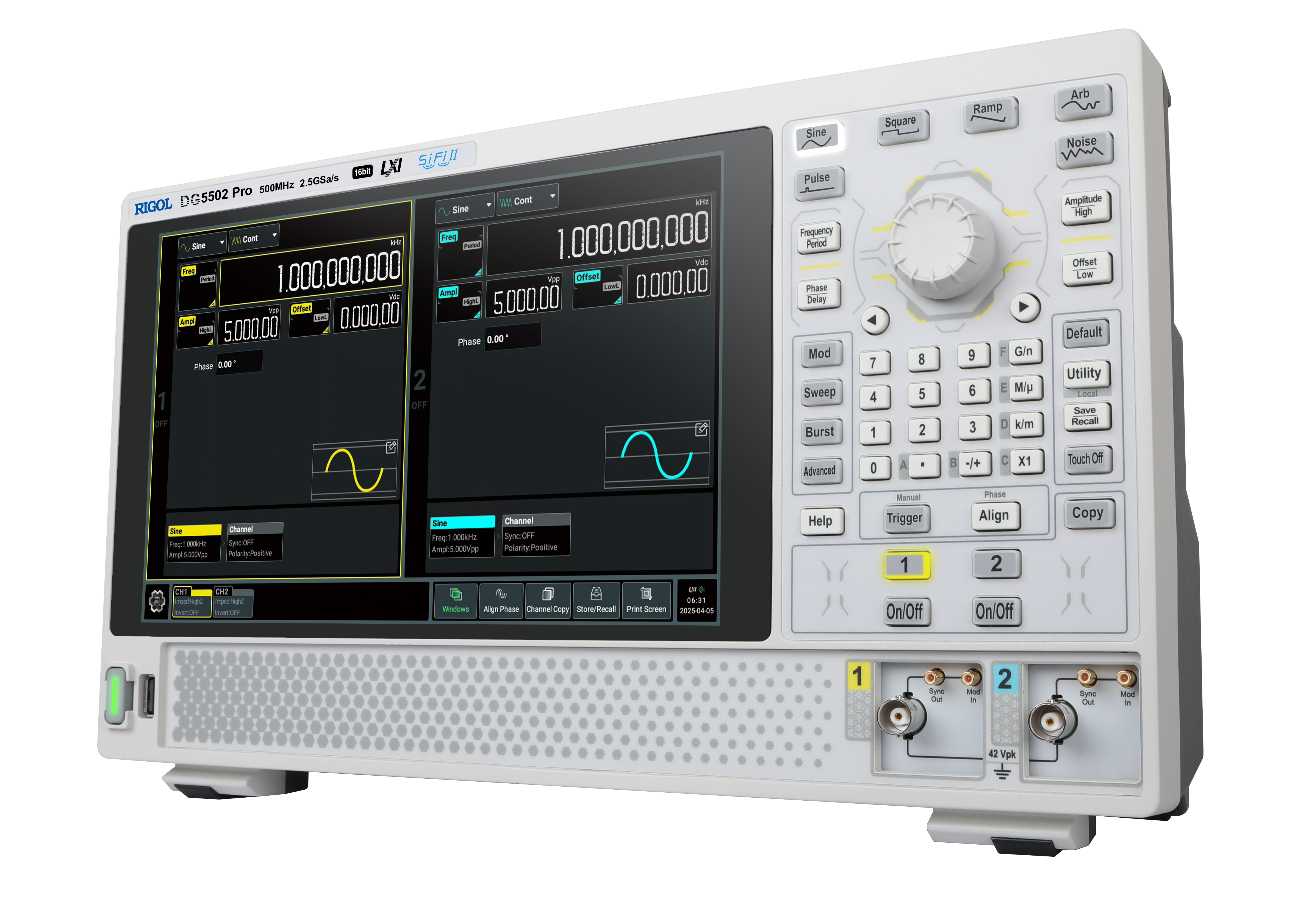

  • DG5502 Pro
    500MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
  • DG5352 Pro
    350MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
  • DG5252 Pro
    250MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
功能選項
型號
說明
價格(未稅)
DG5000 Pro-IQ
IQ Modulation Option
DG5000 Pro-MPUL
Multi-pulse Output Option
DG5000 Pro-SEQ
Advanced Sequence Function
DG5000 Pro-2RL
128 Mpts/CH (Max.) Arb Length Upgrade Option
DG5000 Pro-PJ
Pattern Generator Option
DG5000 Pro-MTONE
Multi-tone Option
DG5000 Pro-BND
BND Option
