RF信號產生器

DSG3000系列

高性能射頻信號生成和調製3和6 GHz型號,帶有可選的內建IQ基帶產生器和OCXO時基

起始價格(未稅)

頻率範圍

Amplitede指示燈範圍

相位噪聲

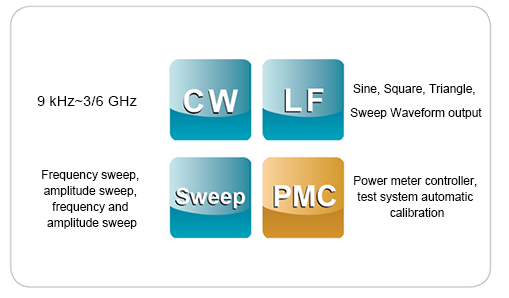

訊號輸出功能

DSG3000輸出信號頻率高達12GHz,可以產生連續波,各種形式的低頻信號和各種參數可以設置頻率/振幅掃描信號,輸出信號準確可靠,並通過功率計提供自動校準

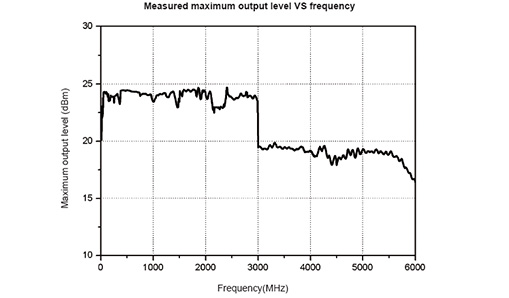

高功率訊號產生功能

最大輸出振幅為+13dBm(額定值)、可設為+25dBm、符合擴大機的非線性測試。

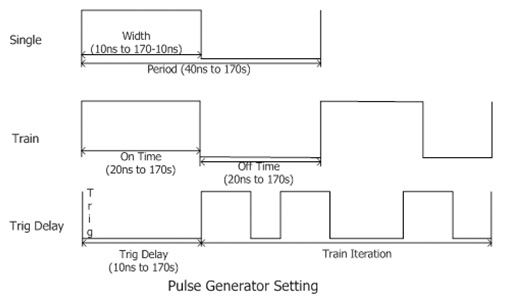

脈衝調變,提供高達80dB的開關比率

標準脈衝調製、脈衝開/關比高達80dB、可選自定義脈衝序列,可生成單脈衝、雙脈衝和任意脈衝序列,具有模擬調製外部調製輸入功能,可輕鬆實現ASK、FSK、簡單數位調變輸出(如PSK)

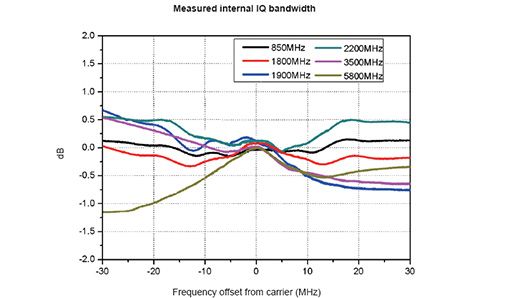

Internal and External IQ Modulation

用戶可以選擇內部和外部IQ調製模式、內部i+Q調製頻寬(高達60MHz)、EVM <0.7%、外部i+Q調製頻寬240MHz、EVM <0.8%(典型)和Ultra IQ Station,以方便生成矢量信號波形

可靠的輸出振幅穩定性

出色的可重複性使工程師對72小時輸出振幅變化小於0.02dB有足夠的測試信心

多種調變方法

標準振幅調製、頻率調製、等調製類比調變、脈衝調變與脈衝產生器、選用的使用者定義脈衝序列、以及I/Q調變與IQ基帶產生器、可產生QAM、ASK、PSK、FSK、各種常用的調變訊號、例如MSK;所有調變都支援內部與外部調變來源

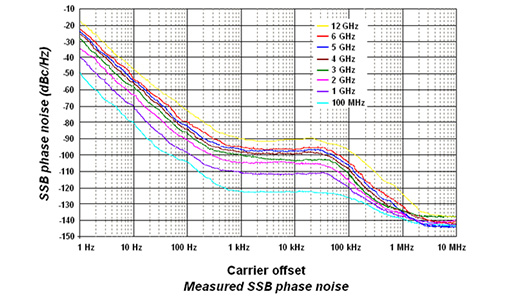

相位噪聲度量

高訊號純度、相位雜訊典型值<-110dBc/Hz@20kHz、美國類似產品;較佳的高穩定性時脈參考可獲得較佳的近相雜訊指數

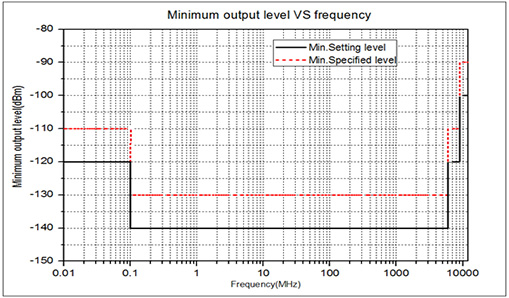

小信號輸出功能

最小輸出振幅為-130dBm(可設為-140dBm)、以進行高要求的接收器敏感度測試

  • 型號
    頻率範圍
    振幅指示器範圍
    SSB相位噪聲
    調製函數
    價格(未稅)
軟體下載
  • 名稱
  • 版本
  • 發行日期
  • 下載
  • UltraSigma-HelpDocument
    UltraSigma-HelpDocument
  • V1.0
  • 2020-08-22
  • DOWNLOAD
  • Ultra Sigma (PC)Installer
    Ultra Sigma (PC)Installer
  • 00.01.06.01
  • 2019-08-22
  • DOWNLOAD
  • Ultra IQ Station
    Ultra IQ Station
  • 00.02.00.23
  • 2019-08-29
  • DOWNLOAD
功能選項
型號
說明
價格(未稅)
PMC-DSG3000
Power meter control software package
配件
型號
說明
價格(未稅)
RM-DSG3000
Rack mount kit
OCXO-A08
Highly stable clock reference
CB-USBA-USBB-FF-150
USB Data line,150cm
CB-BNC-BNC-MM-100
BNC Coaxial line,100cm
USB-GPIB
USB-GPIB adapter
ATT03301H
30dB High Power Attenuator,Maximum power is 100W
RF Attenuator Kit
Include:6dBAttenuator(1pcs),10dBAttenuator(2pcs)
RF Adaptor Kit
"Include: N Female-N Femaleadapter(1pcs),N Male -N Male adapter(1pcs),N Male -SMAFemaleadapter(2pcs),N Male -BNCFemaleadapter(2pcs),SMAFemale-SMAFemaleadapter(1pcs),SMA Male -SMA Male adapter(1pcs),BNC T型adapter(1pcs),50Ω SMA负载(1pcs),50Ω BNC阻抗adapte
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
