數字示波器

MSO8000A Series

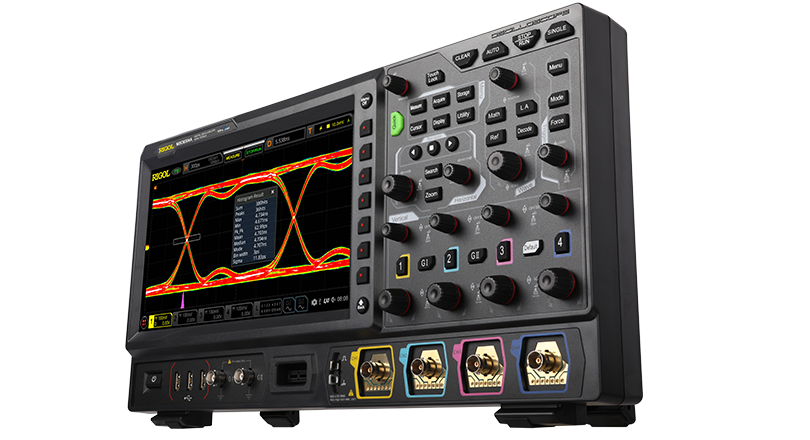

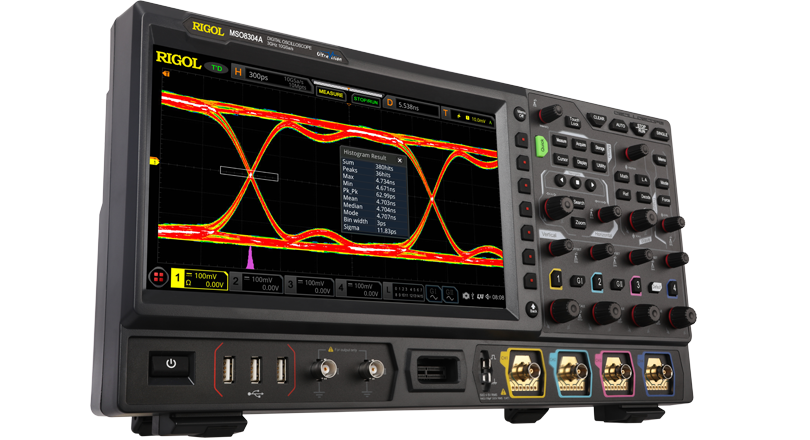

MSO8000A系列數字示波器是基於RIGOL的ASIC芯片和UltraVision II技術平臺的中高端混合信號數字示波器。

規格書

聯繫我們

產品資訊

聯繫我們
起始價格(未税)
-

2GHz

頻寛

10GSa/s

即時採樣率

4

類比通道

500Mpts

最大記憶體深度

600,000 wfms/s

波形擷取速率
功能
型號
軟體韌體
探棒
升级附件(&附件)
手冊
FEATURES

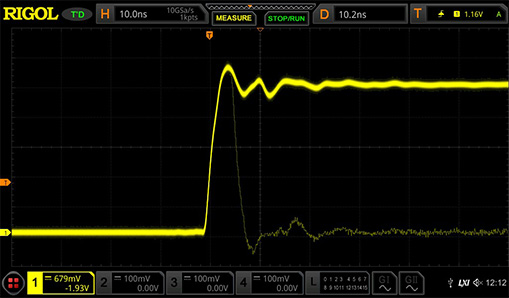

出色的帶寬及採樣率

MSO8000A系列數字示波器爲您提供最高3GHz模擬帶寬和10GSa/s採樣率。低帶寬型號隨時可通過軟件將帶寬升級到3GHz（單通道模式），可以確保您擁有更高的信號保真度和低至100ps的分辨率（最小時基下可達到2ps），以查看微小的波形細節。

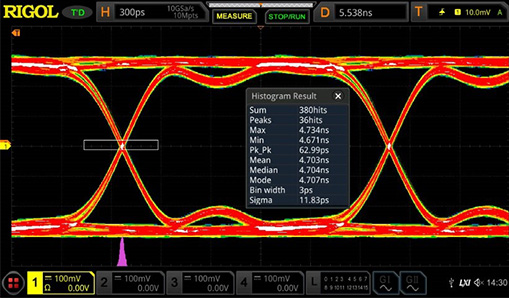

經濟實用的眼圖預測試

用示波器進行眼圖測量可以幫助用戶直觀地顯示出數字信號的傳輸質量，從而瞭解系統中碼間串擾的強弱，便於在系統設計中做出改善。對於經常需要對數字信號進行質量驗證的場合，帶有眼圖功能的MSO8000A數字示波器無疑是您明智的選擇。

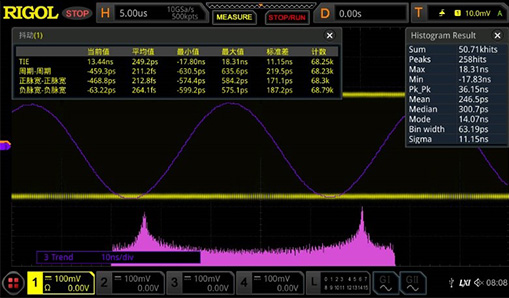

支持多樣化顯示的抖動分析

通過示波器的抖動分析功能，可以一次測量多個連續比特位並統計，高效地完成大數據量的抖動分析。

捕獲率高達600kwfms/s

高達600,000wfms/s 的波形捕獲率，可以減少死區時間，更容易發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率。

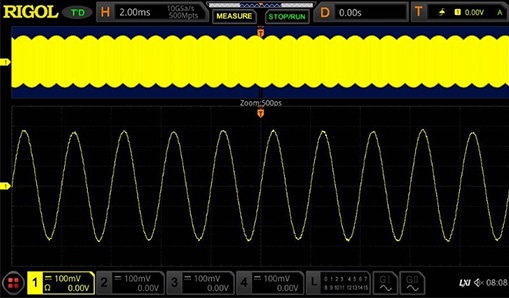

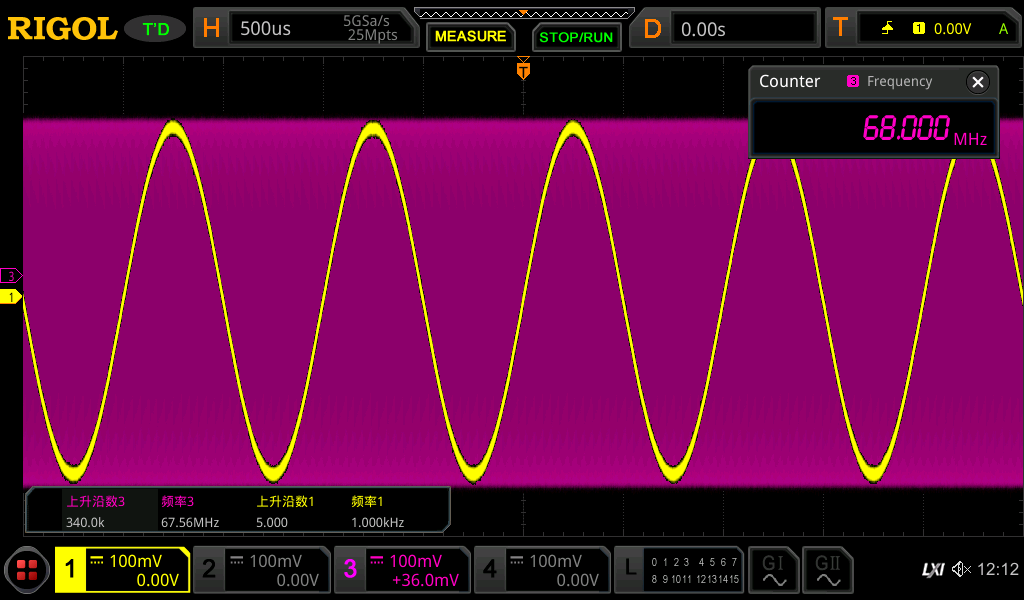

全內存硬件測量

不再侷限於屏幕上可見的波形效果，針對多週期的高頻信號測試，依然能準確得到結果。

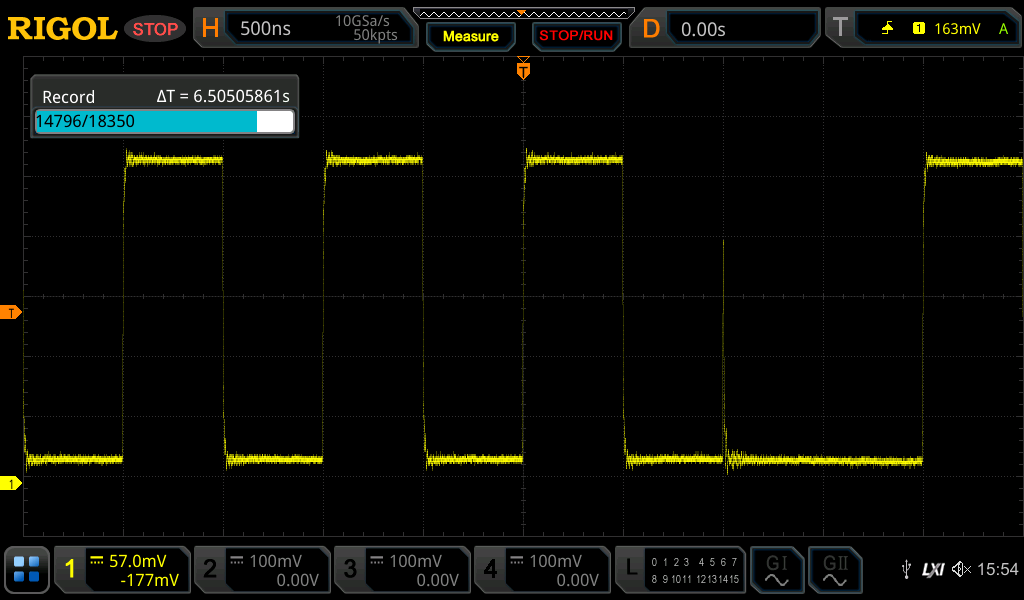

500Mpts深存儲，多達45萬幀硬件波形錄製

MSO8000A系列標配500Mpts的存儲深度，硬件波形錄製功能採用了分段存儲技術，可以通過設定觸發條件實現有選擇性地捕獲和存儲用戶關注的信號，並在信號上標記時間，這樣既保證了捕獲的高效性，又進一步擴展了波形觀測的總時間。

  • 型號
    模擬帶寬
    模擬通道數
    最高實時採樣率
    最大存儲深度
    最高波形捕獲率
    數字通道
    內置信號源
    價格
  • MSO8204A
    2GHz
    4
    10GSa/s
    500Mpts
    600,000 wfms/s
    16(Probe opt.)
    25MHz, 2CH（opt.）
  • MSO8154A
    1.5GHz
    4
    10GSa/s
    500Mpts
    600,000 wfms/s
    16(Probe opt.)
    25MHz, 2CH（opt.）
  • MSO8074A
    750MHz
    4
    10GSa/s
    500Mpts
    600,000 wfms/s
    16(Probe opt.)
    25MHz, 2CH（opt.）
韌體下載
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8000A Firmware
    MSO8000A Firmware
  • v00.03.01
  • 2024-02-29
  • DOWNLOAD
軟體下載
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • Ultra Sigma HelpDocument
    Ultra Sigma HelpDocument
  • V1.0
  • 2024-02-29
  • DOWNLOAD
  • Ultra Sigma patch file for MSO8000
    Ultra Sigma patch file for MSO8000
  • V1.1
  • 2024-02-29
  • DOWNLOAD
  • Ultra Sigma (PC) Installer
    Ultra Sigma (PC) Installer
  • V00.01.06.01
  • 2024-02-29
  • DOWNLOAD
  • Ultra Scope Software
    Ultra Scope Software
  • V00.01.02.13
  • 2024-02-29
  • DOWNLOAD
被動探棒
MODEL
DESCRIPTION
PRICE (Exclude Taxes)
MANUAL
RP1018H
18kV 150MHzHigh voltage probe
DOWNLOAD
RP1300H
300MHzHigh voltage probe(2kV)
DOWNLOAD
RP6150A
1.5GHzPassive low resistance probe（500ohm）
DOWNLOAD
RP3500A
500MHzPassive high resistance probe
DOWNLOAD
主動式探棒
MODEL
DESCRIPTION
PRICE
MANUAL
PVA7250
2.5GHzActive differential probe
DOWNLOAD
RP7150S
1.5GHz Active single-ended probe
DOWNLOAD
RP7150
1.5GHzActive differential probe
DOWNLOAD
RP7080S
800MHz Active single-ended probe
DOWNLOAD
RP7080
800MHzActive differential probe
DOWNLOAD
電流探棒
MODEL
DESCRIPTION
PRICE
MANUAL
RP1006C
2MHz，500A
DOWNLOAD
PCA1150
Current probe：10MHz，150A
DOWNLOAD
PCA2030
Current probe：100MHz，30A
DOWNLOAD
PCA1030
Current probe：50MHz，30A
DOWNLOAD
PCA1500
2MHz, 500A Current Probe
DOWNLOAD
RP1000P
4CHPower Adapter
-
RP1005C
10MHz,150A
DOWNLOAD
RP1004C
100MHz,30A
DOWNLOAD
RP1003C
50MHz,30A
DOWNLOAD
RP1002C
1MHz，70ADC
DOWNLOAD
RP1001C
300KHz，100A DC
DOWNLOAD
高電壓差動探棒
MODEL
DESCRIPTION
PRICE
MANUAL
PHA2150
200MHz, 1500V High Voltage Differential Probe
DOWNLOAD
PHA1150
High voltage differential probe，DC-100MHz，1500V
DOWNLOAD
PHA0150
High voltage differential probe，DC-70MHz，1500V
DOWNLOAD
RP1100D
High Voltage Differential Probe，100MHz，3.5KV
DOWNLOAD
RP1050D
High Voltage Differential Probe，50MHz，3.5KV
DOWNLOAD
RP1025D
High Voltage Differential Probe,25MHz,700V
DOWNLOAD
邏輯分析探頭
MODEL
DESCRIPTION
PRICE
MANUAL
RPL2316
MSO4000/2000A Logic probe，16CH
DOWNLOAD
頻寬升級
MODEL
DESCRIPTION
PRICE
MSO8000A-BW15T20
MSO8000A 1.5GHz to 2GHz Bandwidth upgrade option
MSO8000A-BW20T30
MSO8000A 2GHz to 3GHz Bandwidth upgrade option
MSO8000A-BW7T15
MSO8000A 750MHz to 1.5GHz Bandwidth upgrade option
MSO8000A-BW7T20
MSO8000A 750MHz to 2GHz Bandwidth upgrade option
使用手冊
  • USER MANUAL
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8000A User Manual
    MSO8000A User Manual
  • V1.0
  • 2024-02-29
  • PDF
  • MSO8000A RackmountKit Manual
    MSO8000A RackmountKit Manual
  • V1.0
  • 2024-02-29
  • PDF
規格書
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8000A Datasheets
    MSO8000A Datasheets
  • V3.0
  • 2025-05-20
  • PDF
範例程式手冊
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8000A Programming Manual
    MSO8000A Programming Manual
  • V1.0
  • 2024-02-29
  • PDF
快速指南
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8000A Quick Guide
    MSO8000A Quick Guide
  • V1.0
  • 2024-02-29
  • PDF
性能驗證手冊
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8000A Performance Verification Guide
    MSO8000A Performance Verification Guide
  • V1.0
  • 2024-02-29
  • PDF
範例程式手冊
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MSO8&DS7000&8000 Open Source Acknowledgment
    MSO8&DS7000&8000 Open Source Acknowledgment
  • V1.0
  • 2021-11-01
  • PDF
